 Laporan Akhir Modul 1 Percobaan 4

[Menuju Akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1 Rangkaian Simulasi

2. Prinsip Kerja Rangkaian

3. Video Simulasi

4. Analisa

5. Link Download

1. Rangkaian Simulasi [Kembali]

Rangkaian Simulasi

2. Prinsip Kerja Rangkaian [Kembali]

Rangkaian ini adalah sistem deteksi berbasis sensor inframerah dan sensor sentuh yang mengontrol LED RGB menggunakan mikrokontroler STM32. Berikut cara kerja rangkaian ini:

1. Sensor Infrared (IR)

   • Sensor infrared mendeteksi keberadaan objek di depannya.
   • Jika ada objek yang terdeteksi, sensor akan memberikan output HIGH (1).
   • Jika tidak ada objek, output sensor akan LOW (0).

2. Sensor Touch

   • Sensor touch mendeteksi adanya sentuhan pengguna.
   • Jika sensor disentuh, outputnya HIGH (1).
   • Jika tidak disentuh, outputnya LOW (0).

3. Mikrokontroler STM32

   • Mikrokontroler menerima sinyal dari kedua sensor (IR dan Touch).
   • Berdasarkan kondisi input dari kedua sensor, mikrokontroler menentukan warna LED RGB.
   • Dalam kasus ini, jika sensor infrared mendeteksi objek (HIGH) dan sensor touch tidak mendeteksi sentuhan (LOW), maka LED RGB akan menyala warna hijau.

4. LED RGB

   • LED RGB dikendalikan oleh mikrokontroler melalui resistor pembatas arus (R2, R3, dan R4).
   • Jika kondisi yang disebutkan terpenuhi, mikrokontroler akan mengaktifkan kanal hijau dari LED RGB.

3. Video Simulasi [Kembali]

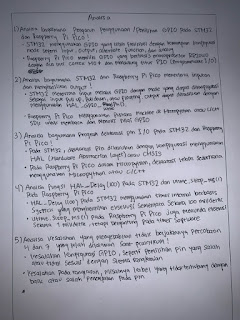

4. Analisa [Kembali]

5. Link Download [Kembali]



• Download Rangkaian Simulasi klik disini
